玻璃钢锚杆生产线

玻璃钢全螺纹锚杆生产线生产的玻璃钢锚杆杆体性能不仅满足(中华人民共和国煤炭行业标准MT/T1061-2008)要求,而且还能满足发达国家先进技术标准的要求(BS7861-2007),该生产线生产效率高,能耗低,用工少,适用性强,不仅适用玻璃钢(GRP)全螺纹锚杆,的生产,还适用于生产土工工程用玻璃纤维(GFRP)增强筋材的生产!

玻璃钢锚杆成型机是一种生产玻璃钢锚杆的设备,可以加工不同型号的锚杆,全螺纹玻璃钢锚杆成型机主要由挤压系统、预成型系统、缠绕系统、烘烤箱、液压牵引、电气控制系统、自动切割等系统组成。

玻璃钢锚杆具体成型过程

放在纱架上的玻璃纤维纱由于尾部牵引系统的作用,通过过丝板,送到了浸料槽,进料槽内有树脂,玻璃纤维纱在进料槽内浸满了树脂,然后在通过预成型系统合拢成束,在模具内经过加热器加热熔融,通过液压系统挤压成型,在通过缠绕系统,成为全螺纹玻璃纤维塑料杠体,(在进料槽、预成型系统、缠绕系统前端有硅胶片,作用是保证杆体光滑,无气泡)然后进入烘干系统进行固化,经过切割组件将杆体切割成所需要的长度,经过品管员的检验,入库。

在线咨询全国热线
13485300625

玻璃钢锚杆、玻璃纤维筋生产设备

玻璃纤维筋和玻璃钢锚杆为同一种生产设备,下面将介绍一下玻璃钢锚杆生产设备

钢质锚杆在矿井下作业中,极易受腐蚀而失效。尤其在高瓦斯矿井更为严重,金属锚杆与综采机械的切割头碰出火花引发瓦斯爆炸和粉尘自燃。国内新研制的非金属玻璃钢锚杆作为一种新的产品,具有可切割、防静电、阻燃的非金属化特点,强度高,耐久性好,重量轻,能满足煤矿安全生产的要求,大大降低安装操作工人的劳动强度,提高了作业效率;生产成本低,被广泛应用在采煤行业。全螺纹玻璃钢锚杆成型机是一种新型生产一次成型玻璃钢锚杆的高科技产品,可加工不同型号的产品.玻璃钢锚杆的主要组成成分是玻璃纤维、改变锚杆性能的树脂和固化剂等。下面主要介绍了全螺纹玻璃钢锚杆成型机的结构和锚杆的成型过程。

一、玻璃钢锚杆设备研发背景及未来前景

中国是一个采煤大国,年产量高达17亿吨,锚喷支护是全球公认的先进煤巷支护方式,其中锚杆是主要的支护器材,现用的锚杆材料以钢质为主。钢质锚杆在矿井下作业中,极易受腐蚀而失效。近年来,随着高产矿井的大量建设,综采机械化程度不断提高,事故的发生率也随之提高。尤其在高瓦斯矿井更为严重,金属锚杆与综采机械的切割头碰出火花引发瓦斯爆炸和粉尘自燃。国内山西诚鑫达新研制的非金属玻璃钢锚杆和钢质锚杆相比具有以下优点:

1.非金属化:可切割、防静电、阻燃、满足煤矿安全生产的要求;

2.强度高:高性能的玻璃钢锚杆的抗拉强度可达到钢质锚杆的1.5倍;

3.耐久性好:高度抗腐蚀、耐酸、耐碱、耐高温、耐低温,井下作业可确保20年以上不老化;

4.重量轻:为同种规格钢质锚杆的1/4-1/5,大火降低安装操作工人的劳动强度,提高作业效率;

5.生产成本低:直接生产成本低于同类钢锚杆。

二、全螺纹玻璃钢锚杆成型机的结构和锚杆的成型过程:

1、全螺纹玻璃钢锚杆成型机是一种新型生产一次成型玻璃钢锚杆的高科技产品,可加工不同型号的产品玻璃钢锚杆的主要组成成分是玻璃纤维、改变锚杆性能的树脂和固化剂等。全螺纹玻璃钢锚杆成型机是生产全螺纹玻璃钢锚杆的机器,主要由预成型、液压牵引、电气控制系统、自动切割等系统组成。结构示意图如下:

①纱架和玻璃纤维 ②过丝板 ③浸料槽 ④预成型孔 ⑤上下加热板 ⑥加热器 ⑦1号油缸 ⑧模具 ⑨液压系统 ⑩2号邮缸 ⑪锚杆 ⑫三号油缸 ⑬2号油缸牵引 ⑭切割组件 ⑮辊(gun)架输送

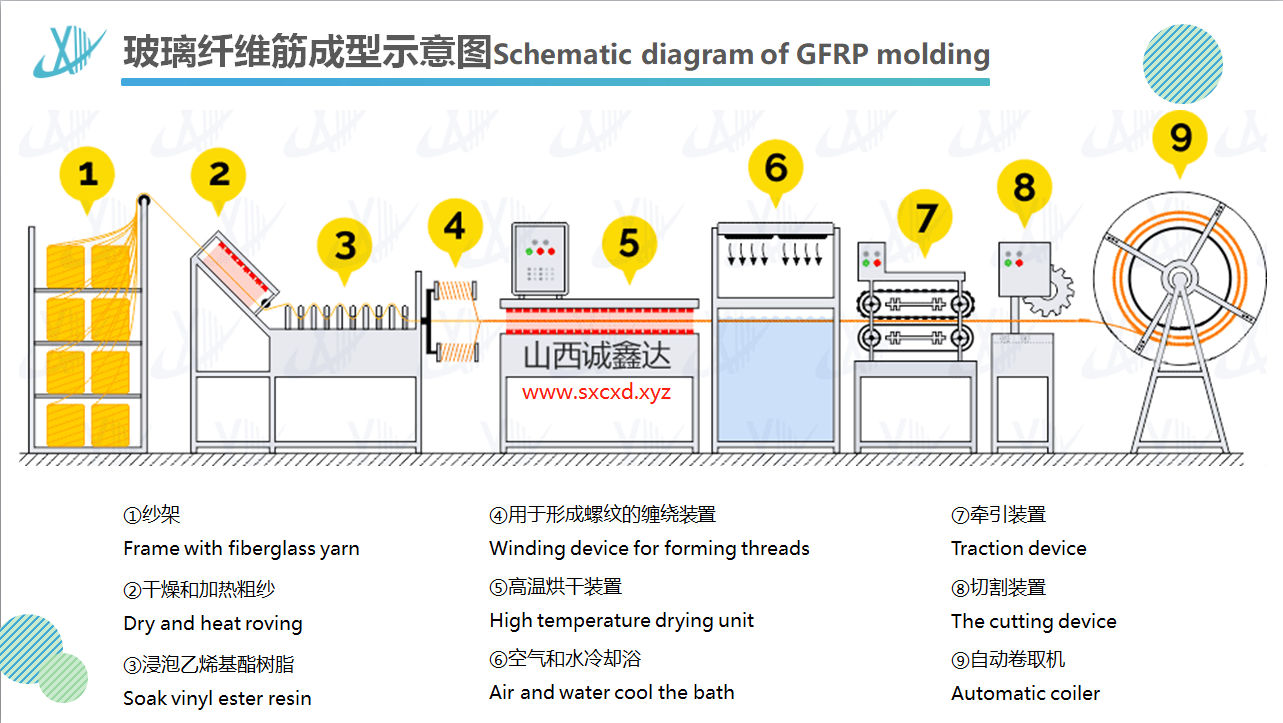

玻璃钢锚杆,玻璃纤维筋生产设备示意图

2、玻璃钢锚杆具体成型过程:

放在纱架上的玻璃纤维纱由于尾部牵引系统的作用,通过过丝板,送到了浸料槽,进料槽内有树脂,玻璃纤维纱在进料槽内浸满了树脂,然后在通过预成型系统合拢成束,在模具内经过加热器加热熔融,通过液压系统挤压成型,在通过缠绕系统,成为全螺纹玻璃纤维塑料杆体,(在进料槽、预成型系统、缠绕系统前端有硅胶片,作用是保证杆体光滑,无气泡)然后进入烘干系统进行固化,经过切割组件将杆体切割成所需要的长度,经过品管员的检验,入库。

三、液压系统说明

液压系统由电机、柱塞泵、冷却器、蓄能器、油箱、压力继电器、控制阀、耐振压力表、推进油缸等元件组成,其主要参数和功能是:

1、液压系统的工作压力为16Mpa,工作流量为35L/min;

2、电机功率为11Kw,型号为:YB160M-4,柱塞泵的型号为25MCY14-1B,为整个液压系统的运行提供动力;

3、蓄能器采用2.5升,型号为NXQ-F2.5,以确保液压系统的压力及时得到补偿;

4、冷却器采用管式冷却器,保证油箱的温度不致于过高;

5、1号油缸在16MPa的液压压力下,3个油缸具有15T的模压、压紧力保证了锚杆的成型。2号油缸8T的液压牵引力确保锚杆的正常拉出。3号油缸5T的液压夹紧力保证了锚杆受到2号油缸牵引时的稳定性。

四、电气控制系统

电气控制系统保证了液压系统和预成型部分的正常工作,它是由电气控制柜和加热器组成。电气控制柜主要有各种启动按钮、温控仪表、交流接触器等组成,通过温控仪表的显示可以知道被加热器加热的玻璃纤维的温度。如果温度不合适,根据具体情况适当调节。以下是电气控制的油缸的动作顺序说明:

1、动作控制方框图

2、动作顺序说明

(1)1号油缸前进(速度在0-1m/min可调),当夹紧力达到8MPa(可调)时,压力继电器发信,开始保压3-8分钟(保压时间由时间继电器可调),保压时间足够后,由时间继电器发信,1号油缸返回,碰行程开关,行程开关发信,1号油缸处于退回状态,且保持0-8分钟,可调。(时间由时间继电器实现)。

(2)3号油缸前进(速度在0-1m/min可调)。当夹紧力达到8MPa(可调)时,压力继电器发信,2号油缸开始前进。

(3)2号油缸前进(速度在0-4m/min可调),推进距离0-2.2m,限位精度2mm,碰行程开关,行程开关发信,3号油缸返回。

(4)3号油缸返回,碰行程开关,行程开关发信,2号油缸返回。

(5)2号油缸返回后,碰行程开关,行程开关发信,2号油缸处于待机工作状态。

五、成型机使用条件和加工的锚杆规格

1、成型机工作环境条件为工作温度:15-30℃,工作湿度20-80。

2、加工的玻璃钢锚杆规格为:锚杆长度:1400-2500mm,锚杆直径φ14-φ25,尾部螺纹M22-M32,尾部螺纹长度130mm-200mm。在成型机的加工范围内,要想根据实际情况改变锚杆的规格,只需更换杆体模具和尾部螺纹模具即可。

六、结束语

玻璃钢锚杆成型机的的研制成功,是煤炭行业及相关行业玻璃钢锚杆系列产品生产的选择。目前,诚鑫达的该机器已经在中国的许多矿务局使用,为各自的矿务局制造了优良的经济效益。

由山西诚鑫达的技术员工对设备生产线进行组装,调试和调整,培训;并提供整套解决方案及收益手册文档,包括房租,水电,工人工资等明细规划

订购和付款方式,签订销售合同时,预付款90%,其余10%在安装调试完整后付款

产品价格:每条生产线20万

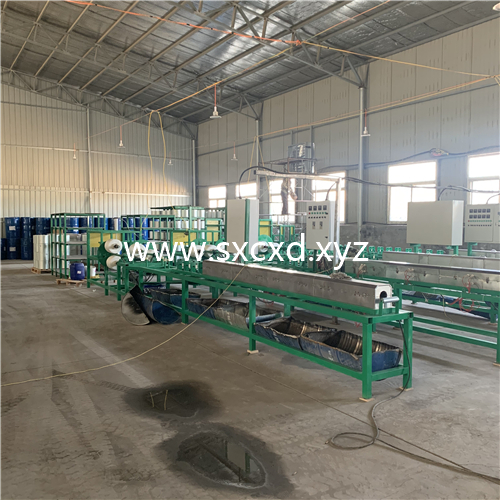

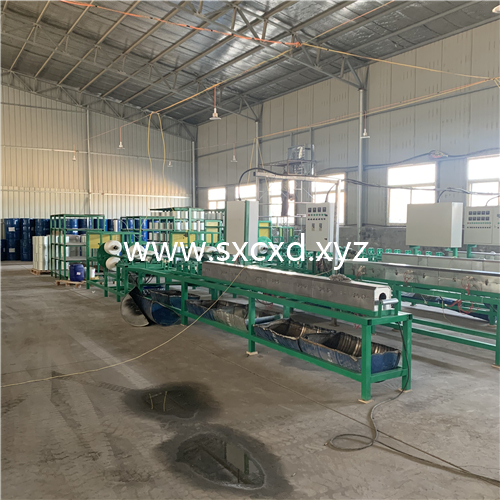

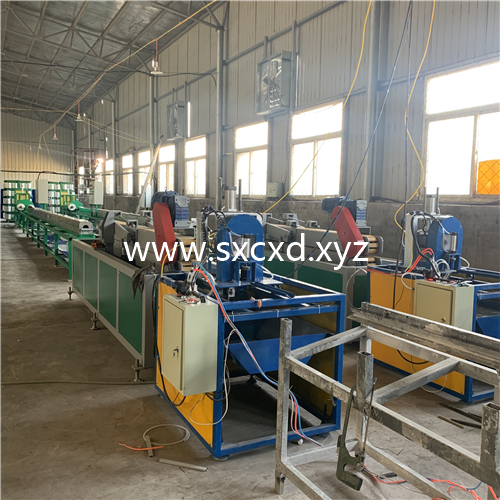

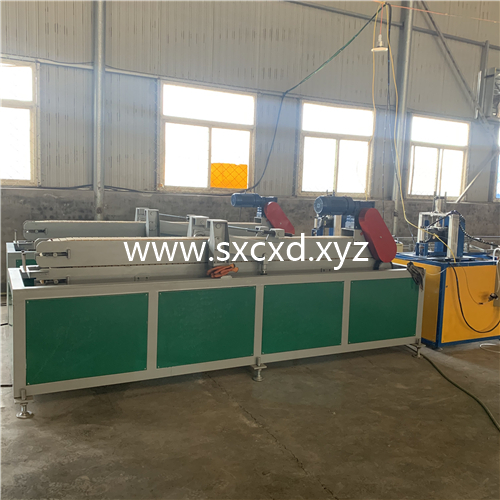

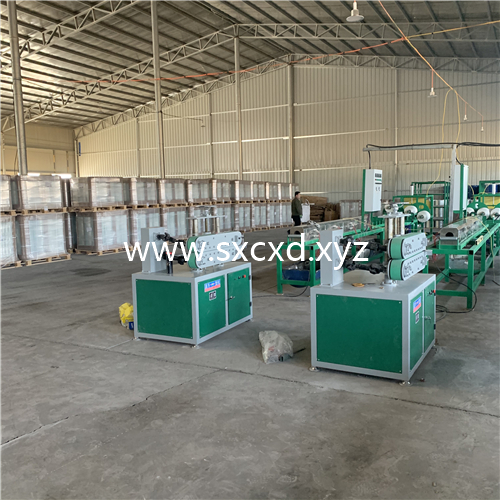

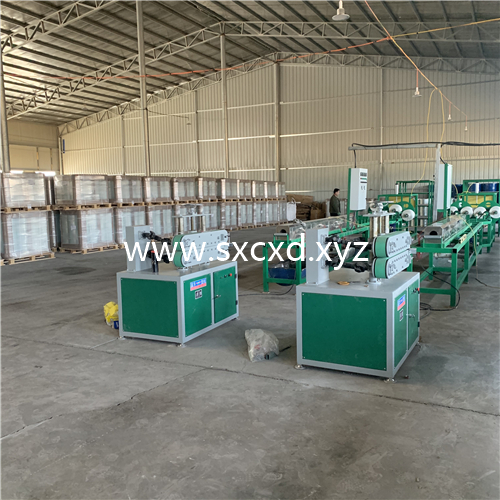

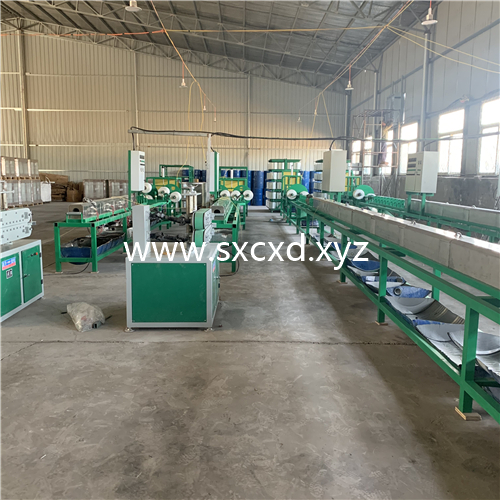

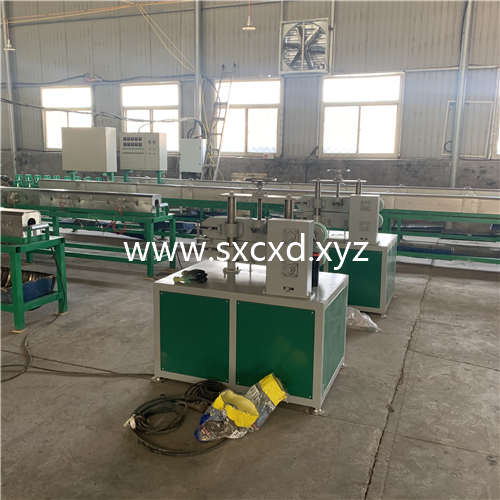

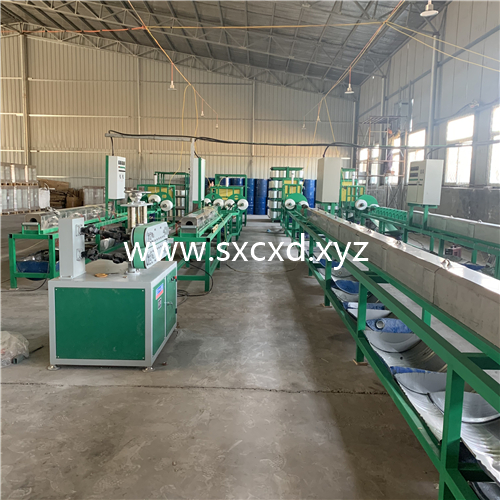

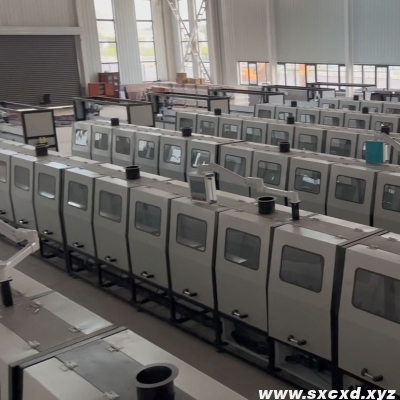

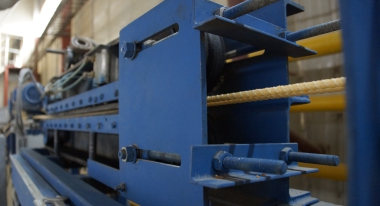

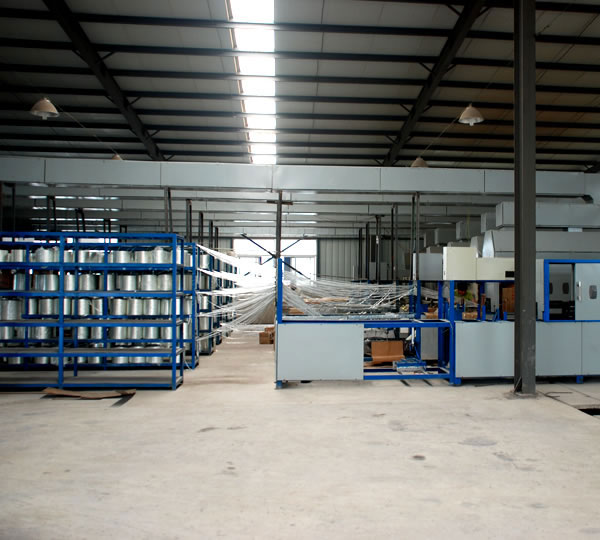

全螺纹玻璃钢锚杆生产设备实拍图片展示
