φ14/16/18/20高强度矿用麻花锚杆

锚杆是当代煤矿当中巷道支护基本的组成部分，分为:螺纹钢锚杆(左旋螺纹钢锚杆、右旋螺纹钢锚杆)、圆钢麻花锚杆。他将巷道的围岩加强稳固在一起，使围岩自身支护自身。现在锚杆不光用于矿山，也用于工程中，对边坡，隧道，坝体进行主体稳固锚杆作为钻入地层的受拉构件，它一端与工程构筑物连接，另一端钻入地层中，整根锚杆分为自由段和锚固段，自由段是指将锚杆头处的拉力传至锚固体的区域，其功能是对锚杆施加预应力。

在线咨询全国热线
13485300625

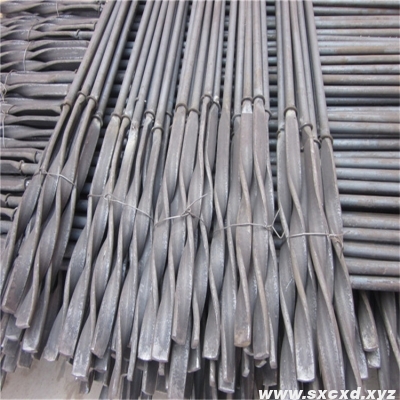

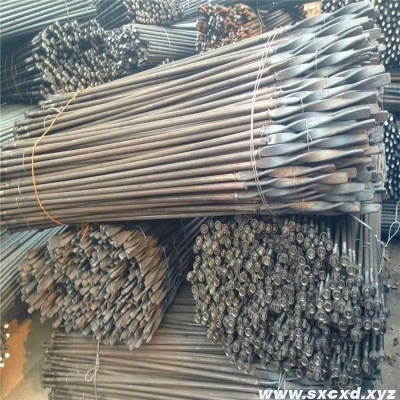

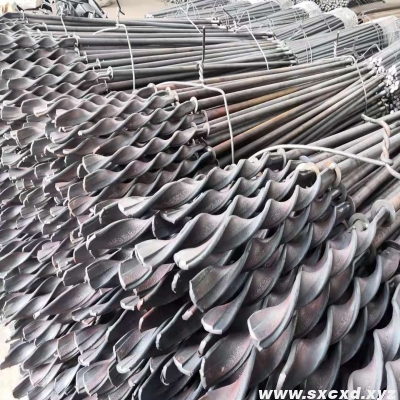

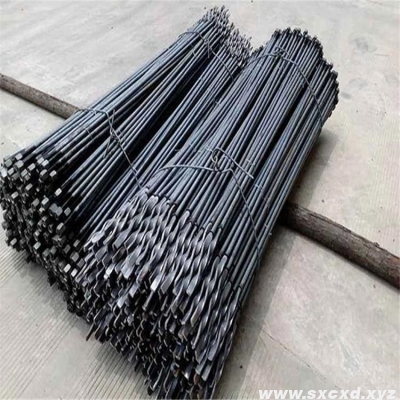

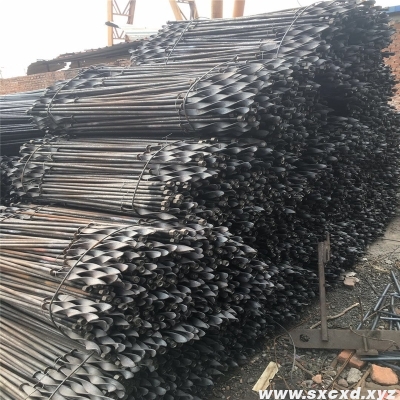

麻花式树脂锚杆

麻花式树脂锚杆（ headed twist bars ）在金属杆体端部加工成一定规格的左旋麻花形锚头，尾部加工成可上螺母的螺纹。

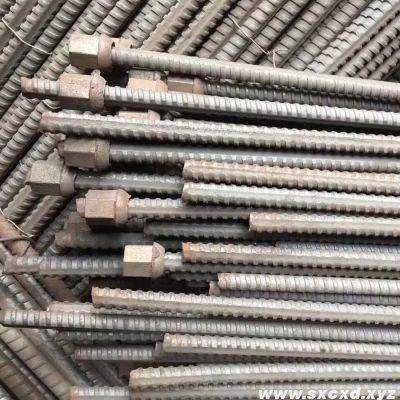

麻花锚杆分为两种，一种是螺纹钢麻花锚杆，就是在锚杆钢的头部拧一部分麻花，比普通麻花锚杆预紧力大，另一种是利用各种规格的圆钢做成的，在圆钢头部做一段麻花。

麻花式树脂锚杆金属杆体选用屈服强度不小于 235MPa 的普通热轧圆钢，也可选用屈服强度不小于 335MPa 的螺纹钢筋。

MSGM系列麻花式树脂锚杆金属杆体产品广泛用于井下岩巷、半煤岩巷和煤巷锚杆支护，尤其适用于井下复杂条件下巷道及硐室支护。

MSGM-235/16、18、20、22 执行标准：MT146.2-2011

麻花锚杆跟普通锚杆一样,常用规格分为：16mm,18mm,20mm,22mm;

长度一般长度L为1200~2500毫米,根据客户要求而定；

头部麻花一般做成150-300mm,根据客户需求而定；

该产品与树脂锚固剂配套使用，其特点:

1、强度增长快、强度高，安装后不仅能及时承受载荷，而且锚固力大。

2、安装操作方便，工人劳动强度低，支护效率高。

3、吨煤支护成本较低。

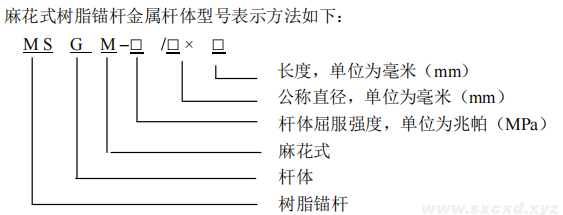

表示方式：MSGM-235/16X1800

其中：MS指的是树脂锚杆，G是杆体，M是麻花式，235是杆体屈服强度，单位为MPa,16是直径，1800是长度。

技术参数

规格型号	尾部螺纹规格(mm)	长度	尾部螺纹长度	每米重量	屈服强度(MPa)	抗拉强度(MPa)	延伸度(%)	屈服载荷(KN)	抗拉载荷(KN)	锚固力值(KN)	托盘承载力(KN)
MSGM-235/14	M14	1400-2600	80-150		235	360	15-20	28	45
MSGM-235/16	M16			1.58kg	235	360	15-20	40	55	≥57	≥61
MSGM-235/18	M18			2kg	235	360	15-20	50	75	≥72	≥78
MSGM-235/20	M20			2.47kg	235	360	15-20	60	95	≥89	≥96
MSGM-235/22	M22			2.98kg	235					≥107	≥116
杆体直线度mm/m					≤2
杆体延伸率%					≥15
螺母组装件承载效率系数					≥0.85

托盘的规格尺寸不得小于100*100mm，或者直径不小于100mm

杆体重量=杆体长度*杆体直径米重量。

杆体直线度小于等于 2mm/m。

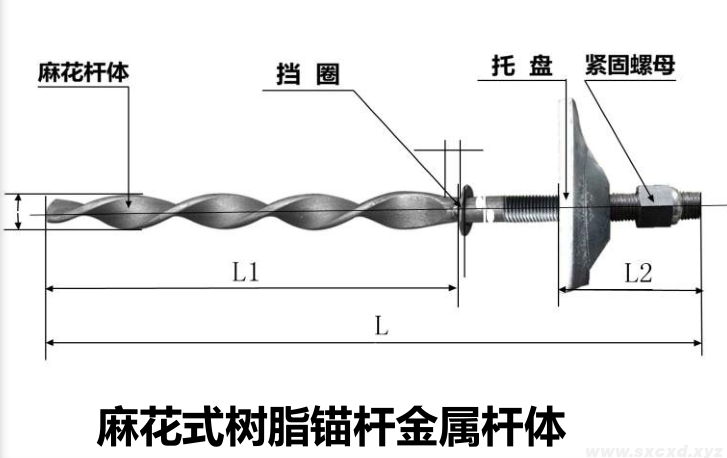

杆体长度 L，偏差±10mm。

杆体尾部螺纹长度 L2(80～150)mm，偏差±5mm。

麻花锚杆组成

组成麻花锚杆必须具备几个因素：

①一个抗拉强度高于岩土体的杆体

②杆体一端可以和岩土体紧密接触形成摩擦（或粘结）阻力锚杆

③杆体位于岩土体外部的另一端能够形成对岩土体的径向阻力

麻花锚杆作为深入地层的受拉构件，它一端与工程构筑物连接，另一端深入地层中，整根锚杆分为自由段和锚固段，自由段是指将锚杆头处的拉力传至锚固体区域，其功能是对锚杆施加预应力；锚固段是指水泥浆体将预应力筋与土层粘结的区域，其功能是将锚固体与土层的粘结摩擦作用增大，增加锚固体的承压作用，将自由段的拉力传至土体深处。

工作原理

麻花式树脂锚杆金属杆体由不同强度材质的杆体及其附件与配套树脂锚固剂一同使用。根据设计锚固长度，将杆体插入放好锚固剂的孔洞中，经过搅拌后，锚固剂产生化学反应，在一定时间内，将杆体与煤岩粘合为一体固定在岩壁中螺纹端加装防护网及承载托盘后，用螺母拧紧以达到支护作用，从而有效的形成高强预应力支护能够控制顶板稳定，适应外围岩石移动，能够有效减少甚至消除离层，解决顶板垮冒，由多种支护形式和结构组成预应力支护体系，实现了机械安装，大大提高了支护的安全可靠性。
