电缆挂钩怎么挂，矿用电缆挂钩的使用方法是什么

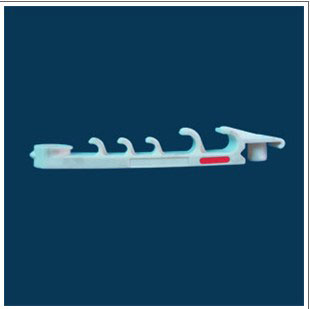

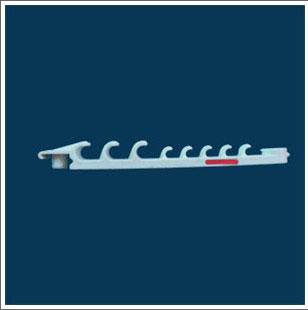

1、产品介绍

本系列产品可根据所架设电缆的根数灵活使用，在架设、撤除、增加、更换电缆时能达到省时、省工、省力。是目前煤矿井下架设电缆时极为理想的架设附件。

2、适用范围

本系列矿用电缆挂钩可替代传统用钢材制作电缆挂钩及相应的支承件，适用于矿山、地面及地下通道架设电缆，尤其适用于煤矿井下架设电缆。

3、型号

电缆挂钩的产品型号按电缆挂钩的代号、材质、类型和尺寸排列如下：

GL - PVC  100    示例：GL - PVC 100表示材质为聚氯乙烯、直径为100mm的矿用电缆挂钩

4、产品特点

① 阻燃、抗静电－挂钩的抗静电及阻燃成分均匀分布在挂钩本体内，因而抗静电及阻燃性能指标不会因使用时间而受到影响，抗静电及阻燃性能均符合煤矿行业标准，适用于井下易燃易爆的工作场所。

② 质轻、安装方便－电缆挂钩密度小、重量轻、成本低、运输、安装方便，用在井下安装时不仅能降低工人劳动强度，提高工作效率，而且工程综合造价低。

③ 抗老化、耐腐蚀－电缆挂钩抗老化性能好，不易脆化，具有良好的韧性，吸收冲击力。

④ 经久耐用，使用寿命长。

5、主要技术参数

（1）、电缆挂钩挂杆拉断力不小于3500N；

（2）、电缆挂钩弧形钩承重不小于50kg；

（3）、电缆挂钩试件上、下两个表面的表面电阻平均值均不大于3×108 Ω。

（4）、电缆挂钩试件的酒精喷灯有焰燃烧时间的算术平均值不超过3.00s，每块试件的有焰燃烧时间单值不超过10.00s；试件的无焰燃烧时间的算术平均值不超过10.00s，每块试件的无焰燃烧时间单值不超过30.00s；燃烧后试件的火焰扩展长度不大于280mm。

（5）、电缆挂钩试件的酒精灯有焰燃烧时间的算术平均值不超过6.00s，每块试件的有焰燃烧时间单值不超过12.00s。试件的无焰燃烧时间的算术平均值不超过20.00s，每块试件的无焰燃烧时间单值不超过60.00s；燃烧后试件的火焰扩展长度不大于250mm。

6、安装说明

① 根据电缆型号及外径的大小选择适合的电缆挂钩，每1.2～1.8m(也可以以电缆不下垂为限)为一下悬挂单元，每一单元根据电缆根数悬挂一个或多个电缆挂钩。

② 两个电缆挂钩串联时，先将一个电缆挂钩的挂孔对准另一个电缆挂钩的挂杆，两电缆挂钩的直杆段成直角，用力按入，使挂杆进入挂孔，然后手持弧形钩旋转，使两电缆挂钩直杆呈180度，一个电缆挂钩的保险扣刚好嵌入另一个电缆挂钩的凹槽中央。多个电缆挂钩的两两串联，依次类推。

③ 悬挂时，先将专门螺栓或其它悬挂件穿过挂孔将电缆挂钩固定在井壁上，电缆挂钩固定时，弧形钩呈垂直下垂状。如多根电缆悬挂需采用相应个数的电缆挂钩两两串联悬挂。施工人员在地面上先将挂钩两两串联，再依前法固定。

④ 一组电缆挂钩(串联)固定完毕,施工人员依次将电缆小心送入电缆挂钩的弧形钩,完成单元悬挂任务。

7、注意事项

① 每一单元可串联的电缆挂钩个数不宜超过5个。

② 为提高悬挂质量，电缆挂钩的直杆段在静止时紧靠井壁，如无法做到，应适当的减少串联个数或增加悬挂单元组。

③ 严禁施工人员以凌空跳跃的方式将电缆快速送入电缆挂钩的弧形钩，以免电缆挂钩的弧形钩在瞬间承受电缆和人体的重量,造成断裂。

④ 确认电缆整体进入电缆挂钩的弧形钩后，施工人员才可以放开电缆。
